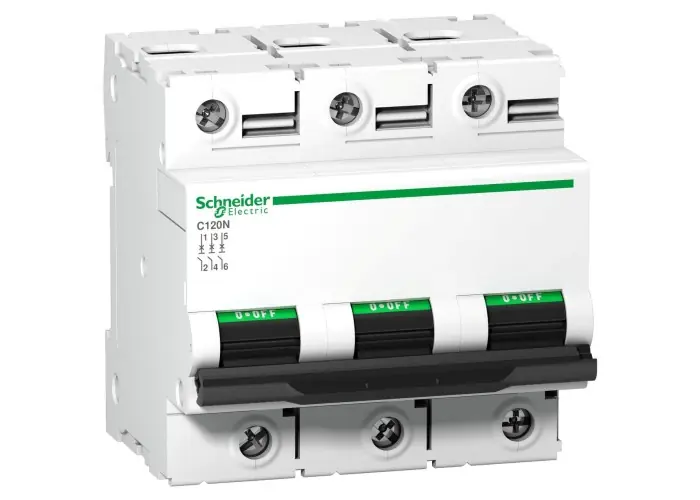

El interruptor, o breaker, termomagnético Acti9 C120N de baja tension de Schneider Electric garantiza la protección contra sobrecargas y cortocircuitos en todos los edificios industriales y terciarios. Este producto tiene 3 polos, capacidad de 80A, curva de disparo tipo C y poder de corte de 10kA 230 a 240V CA 50/60Hz (IEC 60898) o 20kA 230 a 240V CA 50/60Hz (IEC 60947-2). Este breaker termomagnético está diseñado para ofrecer un alto nivel de rendimiento industrial. Cuenta con protección IP20, se puede montar en riel DIN y está apto al aislamiento industrial según la norma IEC 60947-2. Además, tiene un amplio rango de operación, actuando en temperaturas desde -25°C hasta 70°C. El producto cumple con la norma IEC 60898-1, 60947-2 Y RETIE. Los breakers termomagnéticos Acti9 C120N cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión de funcionamiento de Ue es igual o inferior a 375 VCC, 220 VCA a 240 VCA, 230 VCA a 400 VCA, 380 VCA a 415 VCA o 440 VCA. La tensión nominal de aislamiento Ui es de 500 VCA. La frecuencia es de 50 Hz o 60 Hz. El producto se puede encliquetar en un riel DIN. Su ancho es de 9 partes de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 81mm x (Alt.) 81mm x (Prof.) 73mm. El peso es de 0,615kg. Posee un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -25 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Ficha técnica

Objeto

Magnetotérmico

Grado de protección

IP20

Color básico

Blanco

Color

Blanco

Garantía

18 meses

Montaje

Ajustable en clip

Normas

EN/IEC 60947-2, EN/IEC 60898-1

Intensidad

80

Conformidad con RoHS

SI

Par de apriete

3,5

Paso

9 de 9mm

Grado de contaminación

3 de acuerdo con EN 60947-2

Nº de polos

3

Tipo de red

CA

Tropicalización

2 de acuerdo con IEC 60068-1

Tipo de control

Maneta

Tipo de carril

DIN simétrico de 35 mm

Curva de disparo

C
